Selecciona el prototipo

Elige el modelo de pasarela que mejor se adapte al emplazamiento.

Pasarela Von Mises

Recomendada para emplazamientos con muros verticales a ambos lados

von mises
Anchura: 1,75 a 4,5 metros Luz: 12 a 48 metros

La silueta de la pasarela Von Mises se basa en la gráfica del criterio de tensión comparación de Von Mises de una viga biapoyada de inercia constante, solicitada por una carga lineal uniformemente repartida.

La forma sinuosa de la ley de tensiones sirve de inspiración para definir la silueta de la pasarela.

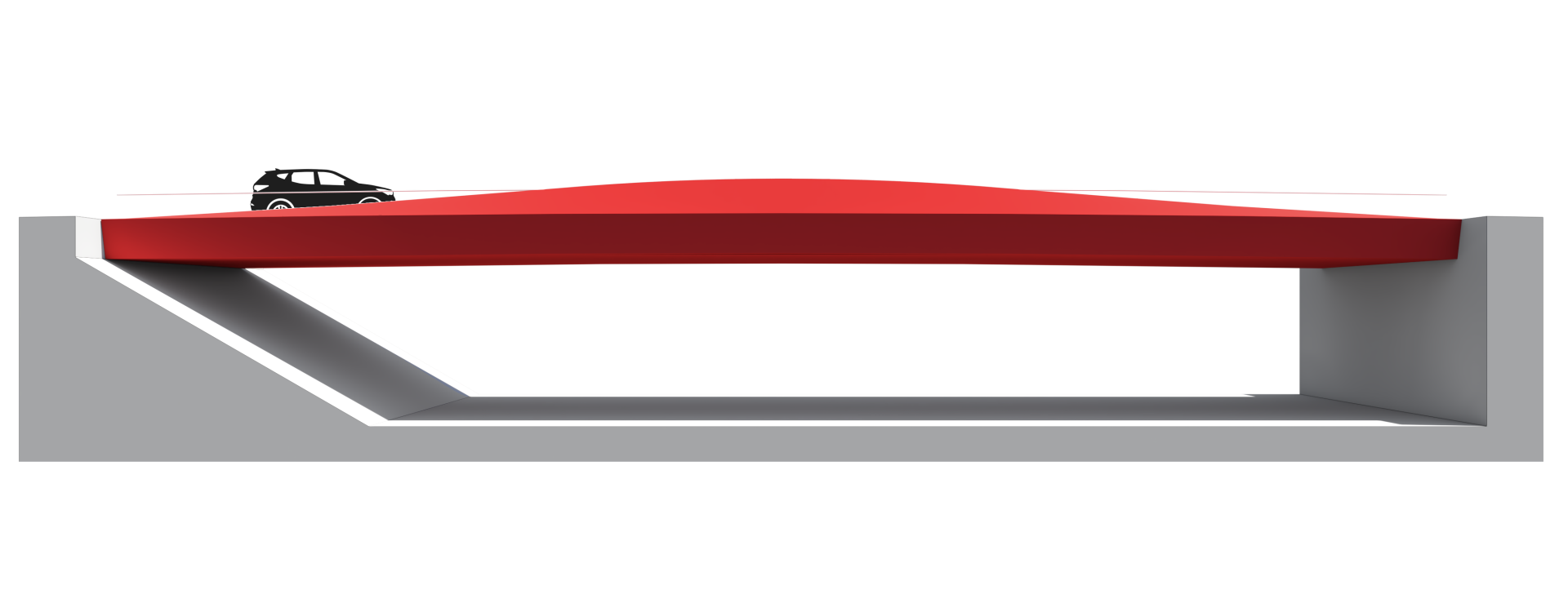

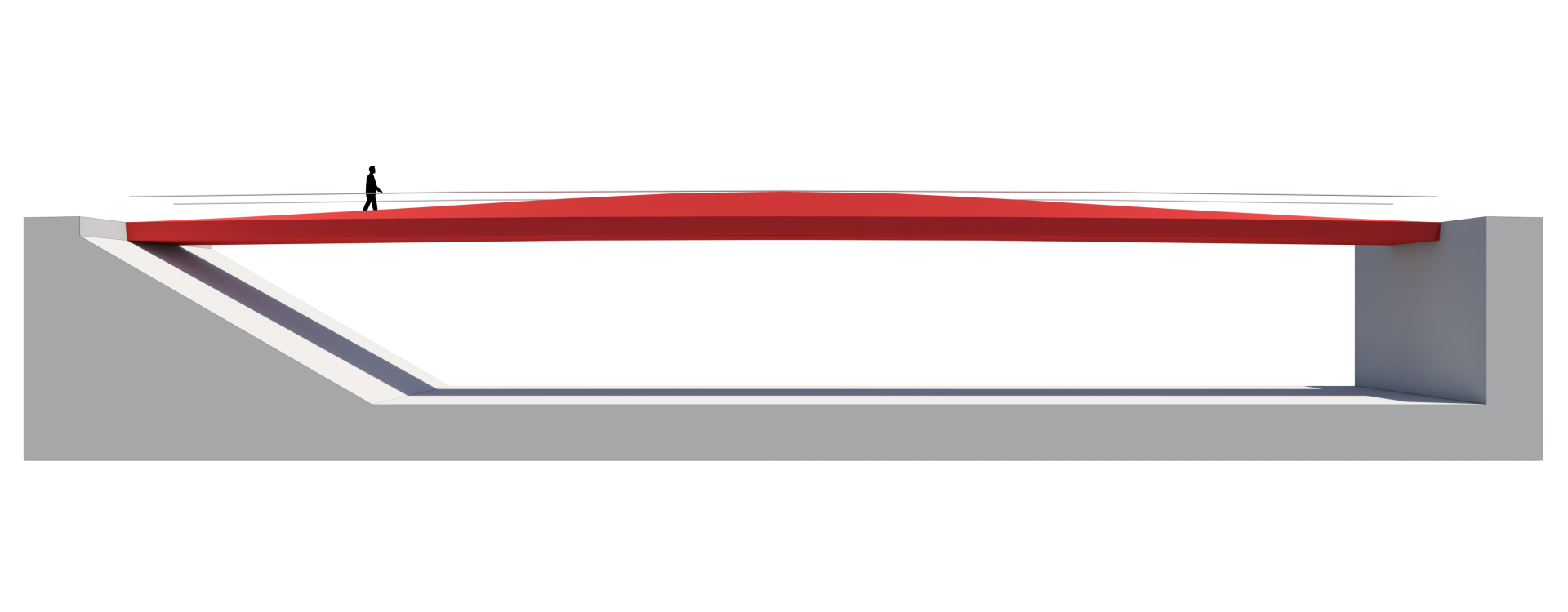

Pasarela Monocontentio

Recomendada para emplazamientos carentes de simetría (talud en una margen y muro vertical en la opuesta)

Monocontentio
Anchura: 1,75 a 4,5 metros Luz: 22 a 66 metros

El esquema estructural de la pasarela Monocontentio corresponde a una viga empotrada- apoyada.

El alzado de la pasarela refleja la ley de momentos del tablero.

Se obtiene así una forma que expresa el comportamiento estructural del puente, y su alzado se adapta en todo momento a los máximos momentos que solicitan cada sección del puente.

Pasarela Bicontentio

Recomendada para emplazamientos con talud a ambos lados

Bicontentio
Anchura: 1,75 a 4,5 metros Luz: 20 a 66 metros

El esquema estructural de la pasarela Bicontentio corresponde a una viga biempotrada.

Los empotramientos se logran mediante sendos vanos auxiliares extremos de pequeña luz y la ley de momentos originada en esta estructura por una carga uniformemente repartida genera directamente el alzado del puente.

La eficiente silueta de la pasarela Bicontentio se adapta en todo momento a los máximos esfuerzos de solicitación que debe soportar dando lugar así a un dinamismo contenido.
